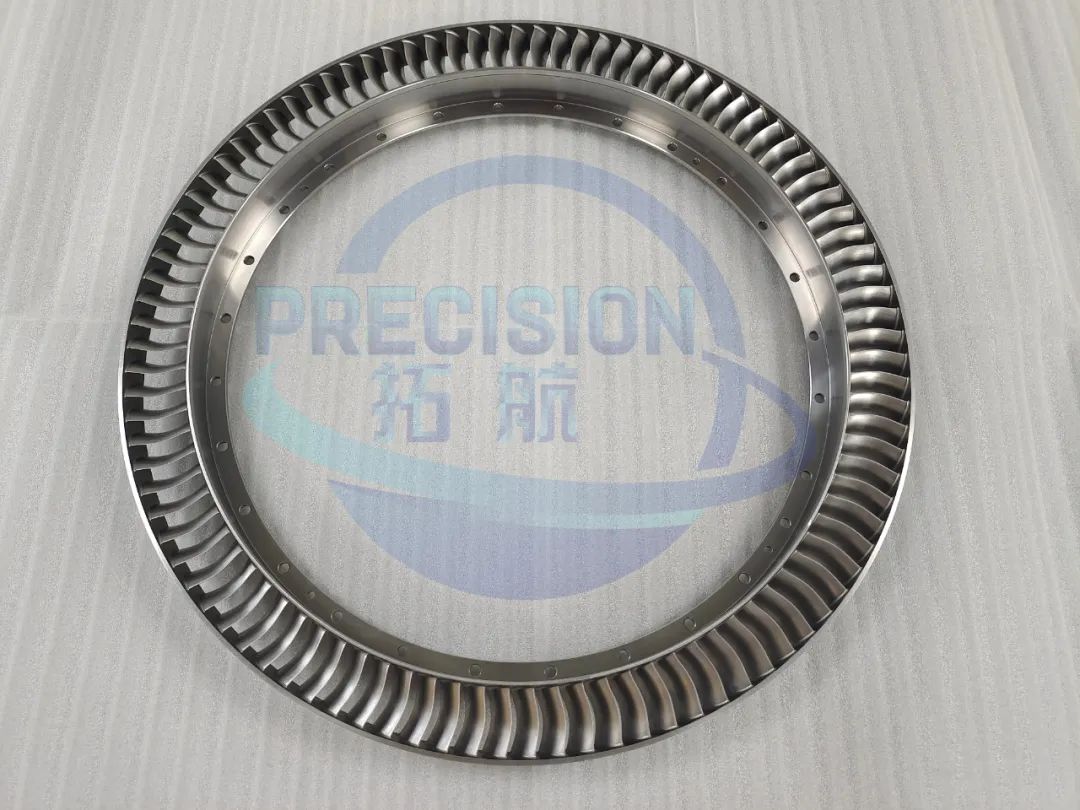

本周給大家介紹的是拓航加工3個多月才完成的五軸加工件——靜葉環。材質為鈦合金，從胚料在車床上粗車到數控加工中心精加工，整個加工過程車床與數控加工中心緊密配合，經過兩個月的精心加工，這件可以代表拓航加工技術的完美之作，終于呈現在大家眼前。整個加工過程也完完整整用視頻記錄下來了，下面就是葉環整個加工，請大家欣賞第四級靜葉環的加工：
壓氣機是航空發動機、地面或者船舶燃?xì)廨啓C(jī)的重要組成部件。壓氣機靜葉環是燃?xì)廨啓C(jī)核心部件之一,其質量好壞直接影響燃?xì)廨啓C(jī)壓氣機的壓縮比，進而影響燃燒質量和發電效率，靜葉環是壓氣機的重要部件。典型的壓氣機普通為多級軸流式結構，每一級均由一排動葉和一排靜葉組成。其中壓氣機靜葉用于逐級將動葉施加給氣流的動力勢能改變?yōu)閴毫菽�，并將氣流引�?dǎo)至下一級動葉進口要求的方向。盡人皆知，壓氣機靜葉排中的每個靜葉通常包含上緣板、靜葉和下緣板,用法時依次裝配在壓氣機機匣上，形成包含一圈靜葉片的整體式靜葉環，并與動葉排一起構成壓氣機氣流流路。
靜葉環加工難點有以下幾點：1.內外環裝夾及變形控制，壓氣機靜葉環內外環直徑尺寸大、數量多、壁厚薄、剛性差、易變形，屬于壁薄類零件加工，裝夾難度大、加工易變形。2.環葉根槽加工精度要求高。外環葉根槽以斜槽方式位于工件的內腔,葉根槽型線精度要求高,平面度要求小于0.02mm,兩直線段對稱度要求小于0.1mm,尺寸公差要求特別高,這都給加工提出了非常高的要求。3.外環葉根槽對刀及測量難。外環內腔為內錐面,外環葉根槽從進汽端到出汽端的葉根槽深度尺寸變化很大;而且,葉根槽要求某個指定點的位置需要通過輻射線。因此，葉根槽加工前的對刀和加工后測量都存在一定的難度。

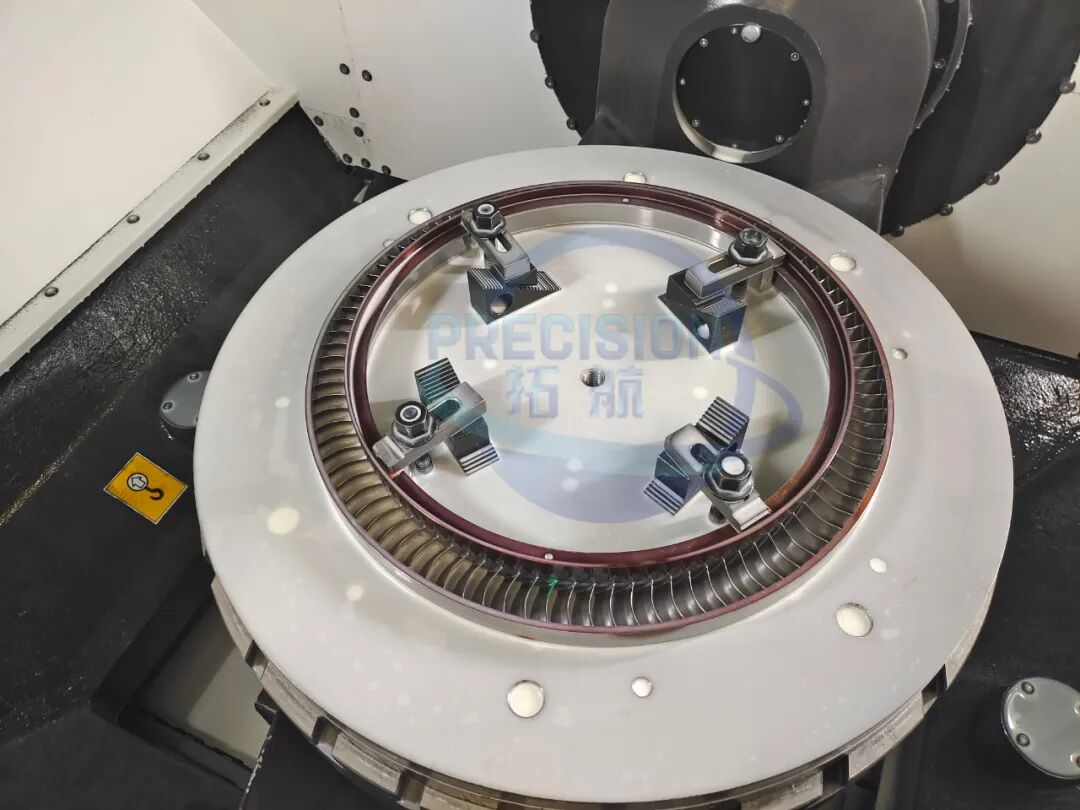

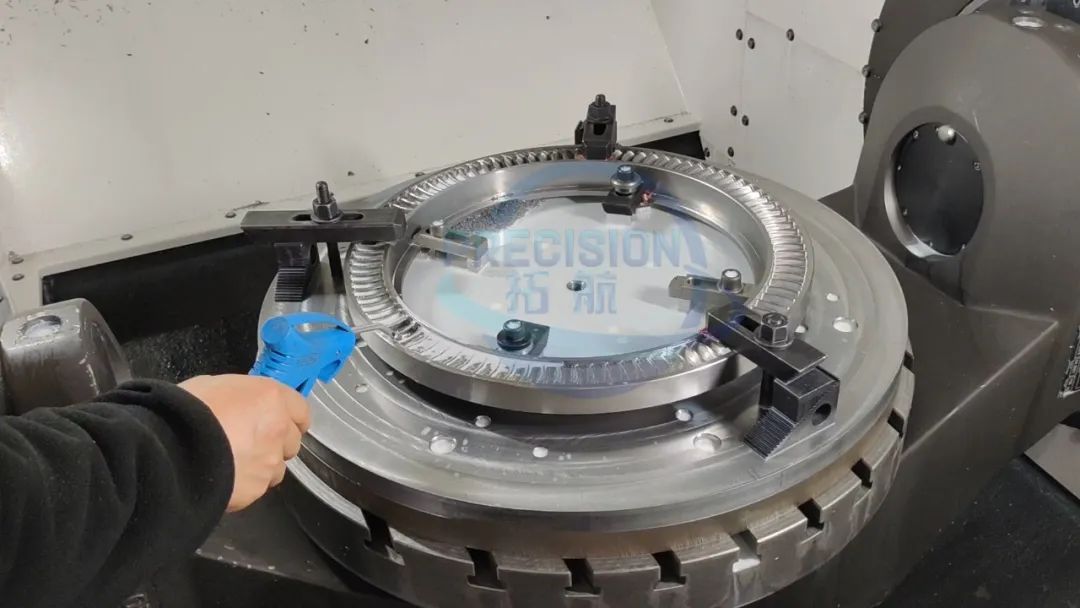

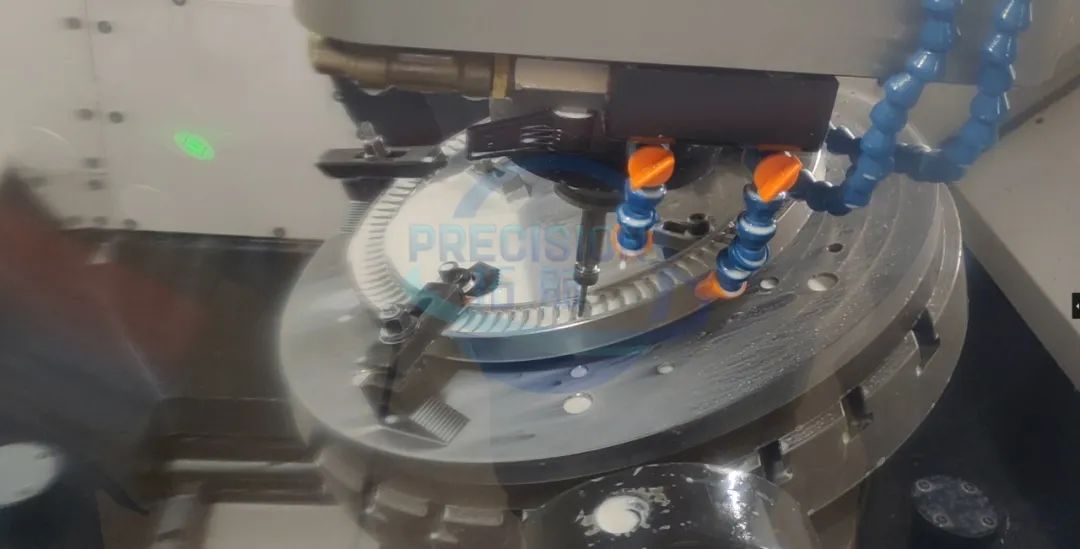

根據現有的設備，我們選擇在寶雞機床HK80B簡式數控車床粗車出胚料，在米克朗高精度五軸聯動加工中心進行粗加工，精加工，最后在車床上精車。首先要設計出專用夾具，控制內外環加工形變。由于內外環工件屬壁薄類零件,剛性較差,如果采用.常規方法裝夾,加工零件很難達到圖紙?jiān)O(shè)計的技術要求。為解決此問題，設計了適合外環加工和內環加工的專用夾具,以保證工件的定位精度,減少加工變形。此夾具適用所有級數內外環的加工,它們不但具有廣泛的通用性,而且操作使用方便,具有良好的裝夾性。為了有效地滿足圖紙的不等分分度要求,不同的加工設備分度方法各不相同。米克朗高精度五軸聯動加工中心配以專用夾具,采用五軸聯動的數控萬向銑頭通過編制的數控程序進行無級分度,分度精度高;內外環對刀方式及外環測量方法的確定，綜合考慮產品的加工要求，選擇正確的對刀方式，以最簡便的對刀結構，完成加工需要。因此,根據不同的設備采用不同的對力方式，以確保對刀的準確性,從而保證零件的加工質量。

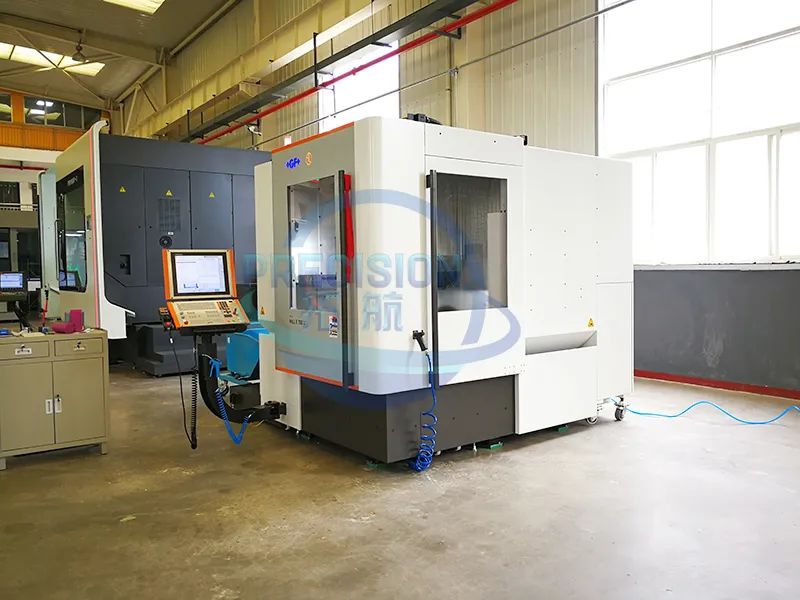

米克朗高精度五軸聯動加工中心
瑞士GF公司的米克朗高精度五軸聯動加工中心，工作臺直徑630毫米，主軸最高轉速12000轉每分，重復定位精度5微米，轉角精度5秒，有效加工行程700毫米，結構緊湊，可實現任意復雜零件的“3+2”定軸加工和五軸精密加工。
